電伴熱帶（自限溫系列））-低溫系列

一、產品型號：

D：溫度等：低溫（D）系列

溫控伴熱電纜

標稱功率：10W/m、15W/m、20W/m、25W/m、30W/m

結構型式：基本型（J）、基本防腐型（J2）  屏蔽防爆型（P）、屏蔽防腐型（P2）

          防爆防護型（PF）、防爆防腐型（PF2）

電壓等：12V、24V、36V、110V、220V、380V

ZR：芯帶阻燃

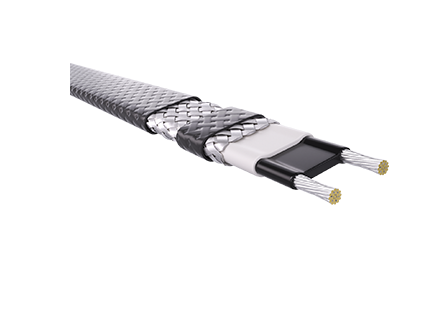

二、電纜結構：

         1、銅芯導線:7×0.32、7×0.42、7×0.50、19×0.32

         2、導電塑料層：普通PTC、阻燃PTC、含氟PTC

         3、J緣層：改良性聚烯烴、阻燃聚烯烴、氟塑料

         4、屏蔽層：鍍錫軟圓銅線，覆蓋密度80%

         5、護套層：改良性聚烯烴、阻燃聚烯烴、氟塑料

三、 技術指標：

        1、標準顏色：黑色

        2、溫度范圍：工作溫度65±5℃；

                               曝露溫度85℃；

                               承受溫度：改良性聚烯烴105℃、阻燃聚烯烴105℃、

                               氟塑料200℃

    3、施工溫度：低-40℃

    4、熱穩定性：由10℃至99℃間來回循環300次后，電纜發熱量維持在90%以上。

    5、彎曲半徑：-20℃時為25.4mm

                 -30℃時為35.0mm

    6、J緣電阻：電纜長度100m,恒溫水域75℃時；測試J緣電阻小值20MΩ，有

                 屏蔽或防爆護型，室溫20℃時用2500VDC在屏蔽層與導線線芯之間

                 搖試1分鐘，J緣電阻小值為1200MΩ。
